3.3.12 Распредвал и толкатели

3.3.12. Распредвал и толкатели

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите крышку головки блока цилиндров.
2. Снимите шкив распределительного вала.
3. Отвинтите болты крепления заднего кожуха зубчатого ремня к головке блока цилиндров.
4. Работая в определенной последовательности, ослабьте гайки кре-пления крышек подшипников распределительного вала на половину оборота за каждый проход до полного отвинчивания гаек. Это необходимо для постепенного и равномерного снятия давления клапанных пружин.
Распредвал и толкатели Opel Vectra B 5. Снимите крышки, проверяя их маркировку. На крышках подшипников нанесены цифры от 1 до 5 и стрелка, которая направлена к зубчатому ремню.
6. Снимите распределительный вал с головки блока цилиндров. Извлеките толкатели из гнезд в верхней части головки блока цилиндров и разместите их в пронумерованных полиэтиленовых пакетах для повторной установки на свои места.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте состояние рабочих поверхностей подшипников распределительного вала и кулачков на наличие износа. При наличии любого износа на распределительном валу он подлежит замене. Проверьте состояние рабочих поверхностей подшипников распределительного вала головки блока цилиндров. Если рабочие поверхности подшипников изношены, необходимо заменить головку блока цилиндров.
2. Проверьте состояние толкателей. Если на толкателях имеется износ, толкатель необходимо заменить.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

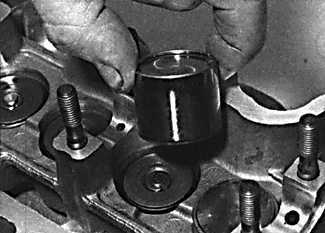

Распредвал и толкатели Opel Vectra B 1. Смажьте толкатели чистым моторным маслом и установите их на свои первоначальные места.

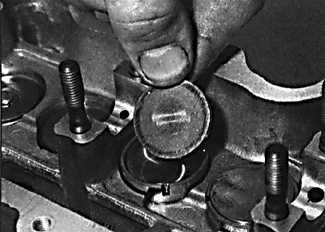

Распредвал и толкатели Opel Vectra B 2. Проверьте, что в верхней части толкателей установлены регулировочные прокладки.
3. Смажьте подшипники распределительного вала в головке блока цилиндров чистым моторным маслом и установите распределительный вал. Проверьте, что метка на шкиве коленчатого вала совмещена с указателем на корпусе масляного насоса, а шкив топливного насоса зафиксирован зажимным болтом. Установите распределительный вал так, чтобы кулачки первого цилиндры были направлены вверх и установочный штифт на торце распределительного вала был также направлен вверх.
Распредвал и толкатели Opel Vectra B 4. Смажьте подшипники и кулачки распределительного вала чисты моторным маслом.

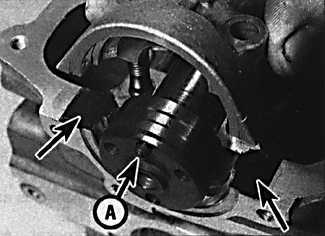

Распредвал и толкатели Opel Vectra B 5. Нанесите тонкий слой герметика на головку блока цилиндров в области установки крышки первого подшипника распределительного вала (на фото – места нанесения герметика (стрелки) на головку блока цилиндров и положение установочного штифта распределительного вала (А)).
6. Установите крышки подшипников распределительного вала. При этом стрелки на крышках должны быть направлены к зубчатому ремню.

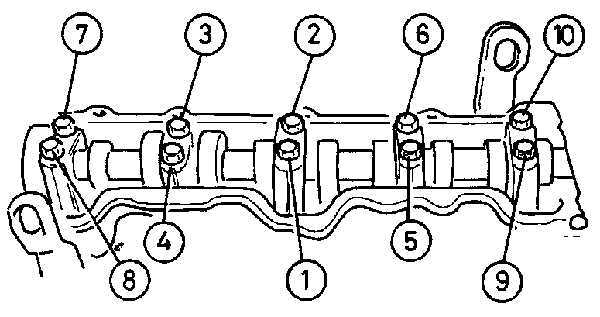

Распредвал и толкатели Opel Vectra B 7. Затяните гайки крепления крышек подшипников от руки. Равномерно и постепенно (каждый раз на один оборот) затяните крышки подшипников распределительного вала до касания их с головкой блока цилиндров. После этого в определенной последовательности затяните все гайки в несколько этапов требуемым моментом.
8. Установите новое масляное уплотнительное кольцо распределительного вала.
9. Привинтите болты крепления заднего кожуха зубчатого ремня к головке блока цилиндров.
10. Установите шкльного валив распределитеа и зубчатый ремень.
11. Проверьте зазоры клапанов и установите крышку головки блока цилиндров.
