3.2.11 Распредвал и толкатели

3.2.11. Распредвал и толкатели

Места нанесения тонкого слоя герметика на головку блока цилиндров, сопрягаемого с правыми крышками подшипников распределительного вала

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

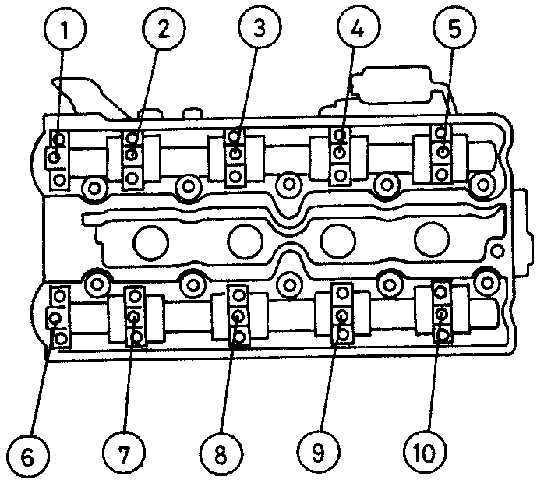

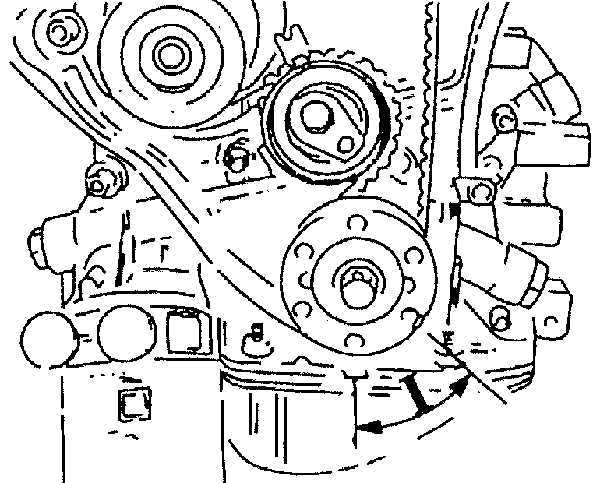

1. Снимите зубчатый ремень. Перед снятием зубчатого ремня проверните коленчатый вал в обратную сторону примерно на 60° (4 зуба), что установит распределительные валы так, что давление клапанных пружин будет равномерно на всей длине вала. 2. Снимите шкивы с распределительных валов. 3. На распределительном валу, управляющем впускными клапанами, работая в спиральной последовательности снаружи внутрь, равномерно и постепенно ослабьте болты крепления крышек подшипников распреде-лительного вала. Как только давление клапанной пружины прекратится, отвинтите болты полностью. Крышки подшипников и места их установки на головке блока цилиндров пронумерованы. (Распределительный вал впускных клапанов от 1 до 5. Распределительный вал выпускных клапанов от 6 до 10). 4. Извлеките распределительный вал из головки блока цилиндров. 5. Повторите действия по снятию распределительного вала, управляющего выпускными клапанами. 6. Используя резиновую присоску, извлеките толкатели из верхней части головки блока цилиндров и храните каждый толкатель в отдельном пакете для последующей повторной установки толкателей на свои места. Предупреждение Не переворачивайте гидравлические толкатели, так как из них может вытечь масло.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте рабочие поверхности подшипников распределительных валов и контуры кулачков распределительных валов на износ. При наличии любого износа замените распределительный вал. Если изношены подшипники распределительного вала, необходимо заменить головку блока цилиндра. 2. Проверьте состояние рабочих поверхностей гидравлических толкате-лей, которые входят в контакт с кулачками распределительного вала.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

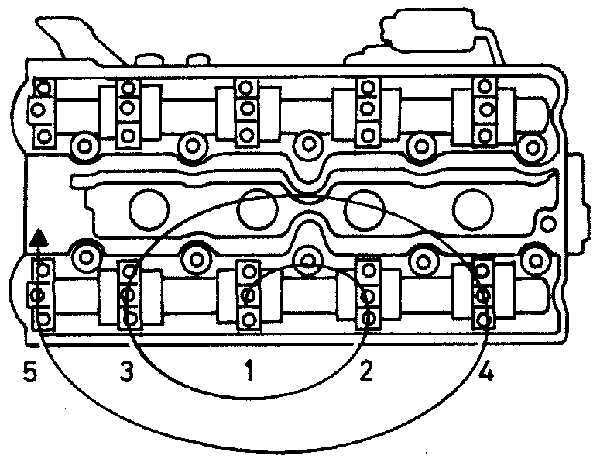

1. Смажьте гидравлические толкатели чистым моторным маслом и вставьте каждый толкатель на свое место в головке блока цилиндров. 2. Смажьте шейки и кулачки распределительного вала чистым моторным маслом и установите распределительный вал в головку блока цилиндров. Проверьте, что коленчатый вал находится в положении на 60° назад от верхней мертвой точки первого цилиндра, и поверните каждый распределительный вал так, чтобы выступы кулачков первого цилиндра были направлены вверх. Временно установите шкивы на распределительные валы и поверните их так, чтобы установочная метка шкива была смещена на 4 зуба перед ВМТ. 3. Нанесите тонкий слой герметика к сопрягаемым поверхностям правых крышек подшипников распределительных валов (см. рис. Места нанесения тонкого слоя герметика на головку блока цилиндров, сопрягаемого с правыми крышками подшипников распределительного вала). 4. Установите крышки подшипников в соответствии с метками идентификации. 5. На распределительном валу, управляющем впускными клапанами, затяните болты крепления крышек подшипников распределительного вала рукой, затем по спирали от центра к краю затяните болты крепления крышек подшипников постепенно и в определенной последовательности, поворачивая каждый болт на половину оборота за один проход, до тех пор, пока каждая крышка не коснется головки блока цилиндров. Затем в той же последовательности затяните болты требуемым моментом в несколько этапов. 6. Аналогичным образом затяните болты крепления крышек подшипников распределительного вала, управляющего выпускными клапанами. 7. Установите новые масляные уплотнительные кольца распределительных валов. 8. Установите шкивы распределительных валов. 9. Совместите все установочные метки шкивов с указателями и установите зубчатый ремень. 10. Установите крышку головки блока цилиндров и кожухи зубчатого ремня.
